PCB là gì? Cấu tạo, chức năng và ứng dụng trạm mạch in

PCB, hay còn gọi là bo mạch điều hòa, là thành phần không thể thiếu trong các thiết bị công nghệ hiện đại. Trong bài viết này, HPT Việt Nam sẽ chia sẻ với bạn những kiến thức về PCB là gì, cấu tạo, chức năng và các ứng dụng thực tế của trạm mạch in.

PCB là gì? PCB khác gì so với PCBA?

PCB là gì? PCB khác gì so với PCBA?

PCB là gì? PCB khác gì so với PCBA?

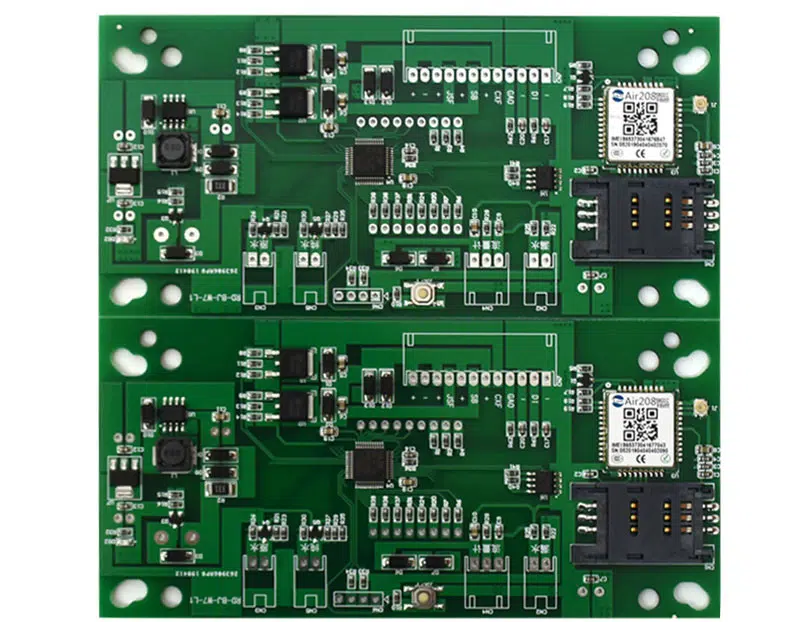

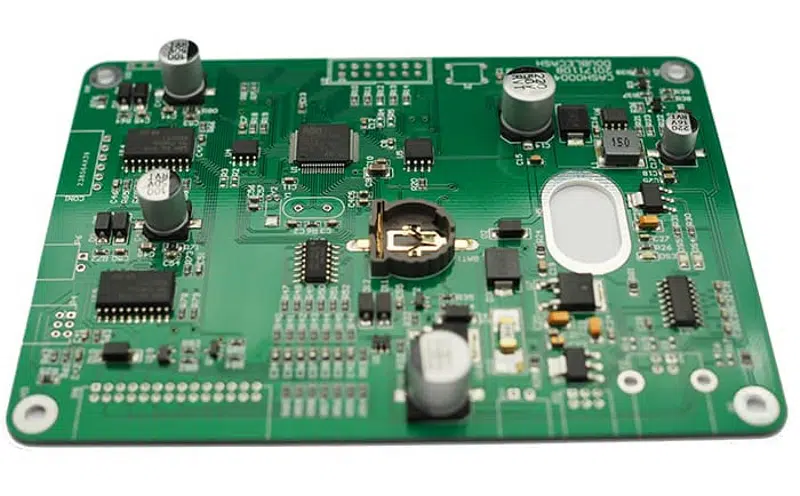

PCB (Printed Circuit Board) là bảng mạch in, trong khi PCBA (Printed Circuit Board Assembly) là mạch PCB đã hoàn thiện với đầy đủ linh kiện điện tử. Hiểu đơn giản, PCB là mạch chưa lắp linh kiện còn PCBA là mạch đã hoàn thiện sẵn sàng hoạt động.

Xem thêm: Top 10 mẫu màn hình led hội trường được tin dùng nhất 2024

Cấu tạo của PCB

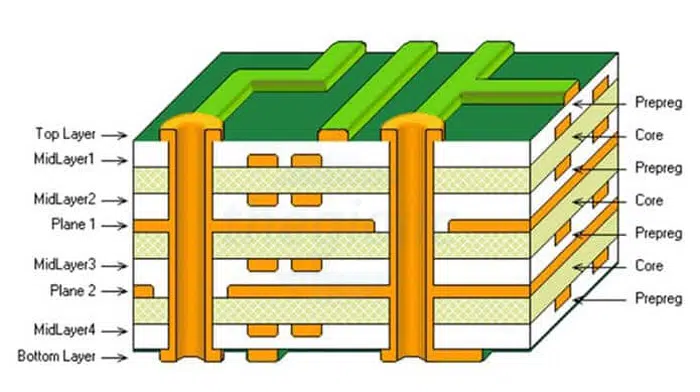

PCB được tạo thành từ nhiều lớp vật liệu khác nhau:

Cấu tạo của PCB

Cấu tạo của PCB

  1. Chất nền FR4: FR4 là sợi thủy tinh có khả năng kháng cháy, độ cứng và độ dày từ 0.8 – 1.6mm.
  2. Lớp đồng: Lớp đồng mỏng được ép nhiệt lên chất nền FR4, có thể xuất hiện ở cả hai mặt của PCB.
  3. Lớp mặt nạ hàn: Giúp cách ly các đường dẫn điện, giảm thiểu lỗi hàn và tạo màu sắc cho PCB, thường là màu xanh lá cây.
  4. Lớp mực in: Chứa các ký hiệu, số và chữ cái để lắp đặt đúng linh kiện, thường có màu trắng.

Xem thêm: Top 15 mẫu màn hình led sân khấu được tin dùng nhất 2024

Đặc điểm các loại PCB

Đặc điểm các loại PCB

Đặc điểm các loại PCB

  1. PCB một lớp: Thiết kế đơn giản, dùng trong máy tính, radio, máy in.
  2. PCB hai lớp: Giá thành thấp, nhỏ gọn, dùng trong bộ chuyển đổi, UPS, HVAC.
  3. PCB đa lớp: Có từ 3 lớp dẫn điện trở lên, dùng trong thiết bị GPS, hệ thống vệ tinh.
  4. PCB dẻo: Sử dụng vật liệu dẻo như polymide, dùng trong đèn LED, máy ảnh, laptop.
  5. PCB đáy nhôm: Có lớp đáy nhôm, tản nhiệt tốt, dùng trong đèn LED công nghiệp, ô tô.
  6. PCB dẻo – cứng: Kết hợp tính linh hoạt và độ bền, dùng trong máy bay không người lái, thiết bị y tế.

Xem thêm: Top 20 mẫu màn hình led ngoài trời được tin dùng nhất 2024

Ứng dụng thực tế của PCB

PCB có mặt trong nhiều thiết bị hàng ngày và công nghiệp:

Ứng dụng thực tế của PCB

Ứng dụng thực tế của PCB

  • Điện thoại và thiết bị di động: Kết nối bộ vi xử lý, màn hình, cảm biến, camera.
  • Máy tính và laptop: Điều khiển bộ nhớ, card đồ họa, cổng kết nối.
  • Thiết bị y tế: Máy MRI, X-quang, thiết bị giám sát bệnh nhân.
  • Ô tô và ô tô tự lái: Hệ thống điện tử, cơ khí, túi khí, cảm biến.
  • Công nghiệp điện tử: Máy tính công nghiệp, máy tự động.
  • Ngành điện tử tiêu dùng: TV, điều hòa, tủ lạnh, lò vi sóng.
  • Công nghiệp viễn thông: GPS, điện thoại thông minh.

Xem thêm: Top 15 màn hình tương tác thông minh dạy học giá rẻ 2024

Thuật ngữ thường dùng trong sản xuất PCB

Một số thuật ngữ phổ biến trong sản xuất PCB:

  • Annular ring: Vòng khuyên đồng mạ quanh lỗ trên PCB.
  • Design Rule Check (DRC): Kiểm tra quy tắc thiết kế.
  • Drill: Lỗ khoan trên bề mặt PCB.
  • Panel: Bảng mạch lớn chứa nhiều PCB nhỏ hơn.
  • Pad: Phần tiếp xúc kim loại trên PCB, nơi linh kiện được hàn.

PCB là nền tảng cho sự phát triển của nhiều thiết bị hiện đại. Nếu bạn có câu hỏi về PCB và các vấn đề liên quan, hãy liên hệ với HPT Việt Nam để được hỗ trợ tư vấn và báo giá tốt nhất!
